Задвижки стальные, чугунные и шиберные в Омске

Четыре типа под разные задачи: клиновые стальные для пара и нефтепродуктов, чугунные для воды, «Богатырь» с обрезиненным клином для городских сетей и шиберные для стоков и пульпы. DN 50 — 1200, PN 2 — 40, управление штурвалом, редуктором или электроприводом. Поставка с завода, отгрузка по всей России.

Запросить цену и наличие Таблицы типоразмеров

DN 50 — 1200Весь ряд номинальных диаметров

PN 2 — 400,2 — 4,0 МПа по типу задвижки

4 типаСтальные, чугунные, с обрезиненным клином, шиберные

3 приводаШтурвал, редуктор, электропривод

Класс АГерметичность стальных и с обрезиненным клином

Официальный дилер

sibzta.ru

Сертификат официального дилера СИБЗТА, выданный ТПК «СТЕЛС»

Сертификат дилера · PDF

Поставка

Напрямую с завода, без посредников

Мы официальный дилер завода СИБЗТА, поэтому задвижки идут по заводским ценам и с полным пакетом документов на каждую партию: паспорт изделия и руководство по эксплуатации.

Подбираем позиции по вашей спецификации, включая электропривод к задвижке — в том числе к арматуре других заводов. Отгружаем по всей России.

Продукция

Четыре типа задвижек

Задвижки различаются не только материалом корпуса. Клиновая и шиберная — это разные конструкции затвора под разные среды, и подменять одну другой нельзя. Ниже — что где применяют.

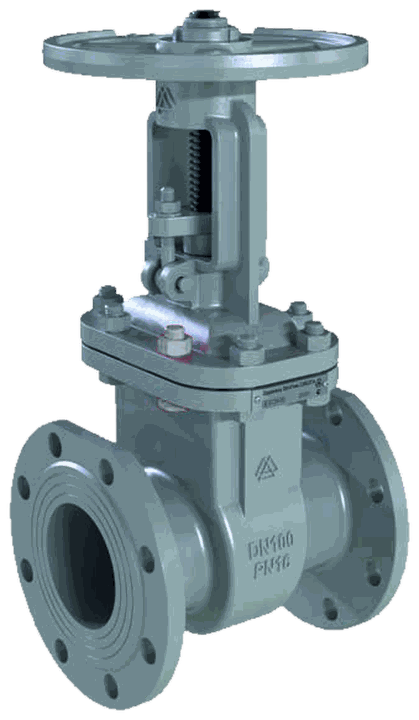

Задвижка стальная клиновая СИБЗТА, фланцевая, со штурвалом — Стальная клиновая, фланцевая

Задвижки стальные клиновые

30с941нж · 30с964нж · 30с915нж и исполнения из нержавеющей и легированной стали

Самый нагруженный тип в линейке: единственный, который держит PN 40 и работает не только с водой, но и с паром и нефтепродуктами. Затвор — клин, прижимаемый к сёдлам корпуса; в полностью открытом положении проход свободный, гидравлическое сопротивление близко к нулю.

Применяют на технологических линиях, в котельных, на паропроводах и нефтебазах — там, где среда горячая или под высоким давлением, а чугун уже не подходит.

Номинальный диаметр: DN 50 — 1200 мм
Номинальное давление: PN 16 · 25 · 40 (1,6 — 4,0 МПа)
Материал корпуса: сталь 25Л, нержавеющая AISI 304, легированная 20ГЛ
Присоединение: фланцевое; по заказу — концы под приварку
Управление: штурвал, механический редуктор, электропривод
Рабочая среда: вода, пар, нефтепродукты
Температура среды: 30с541нж — 964нж — до +425 °C; 30с15нж / 41нж / 64нж, 30лс41нж и нержавеющие — до +450 °C
Климатическое исполнение: 30с15нж / 41нж / 64нж — У1; 30лс41нж — УХЛ1 и нержавеющие — ХЛ1, до −60 °C
Герметичность затвора: класс А по ГОСТ 9544

Типоразмеры со штурвалом 541нж / 941нж 564нж / 964нж 515нж / 915нж

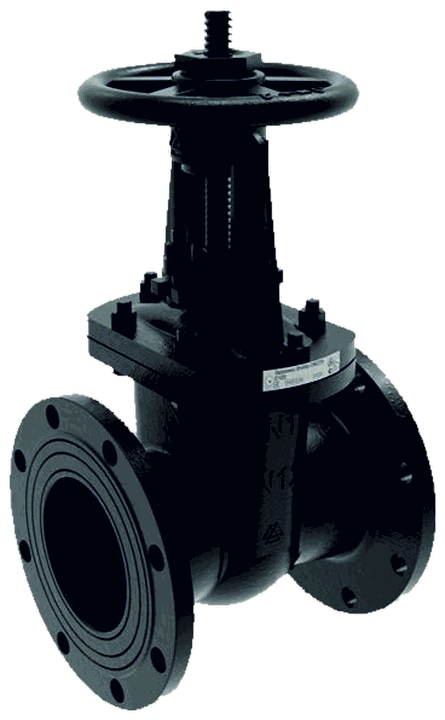

Задвижка чугунная клиновая СИБЗТА, фланцевая — Чугунная клиновая, фланцевая

Задвижки чугунные

30ч6бр · 30ч906бр · 30ч515бр / 915бр

Рабочая лошадь водопроводных и тепловых сетей. Серый чугун дешевле стали и хорошо переносит воду, но боится ударных нагрузок и минусовых температур в заполненном трубопроводе — это надо учитывать при монтаже на открытом воздухе.

Три исполнения различаются приводом и рядом диаметров: 30ч6бр — со штурвалом до DN 400, 30ч906бр — под электропривод типов А и Б, DN 100—300, 30ч515бр / 915бр — крупные, DN 500—800, под приводы типов В и Г.

Номинальный диаметр: DN 50 — 800 мм
Номинальное давление: PN 10 · 16 (1,0 — 1,6 МПа)
Материал: серый чугун
Присоединение: фланцевое
Управление: штурвал, механический редуктор, электропривод
Рабочая среда: вода, пар
Температура среды: 30ч6бр — до +225 °C, 30ч515бр / 915бр — до +100 °C
Герметичность затвора: 30ч6бр, 30ч515бр / 915бр — класс D по ГОСТ 9544

30ч6бр 30ч906бр 30ч515бр / 915бр

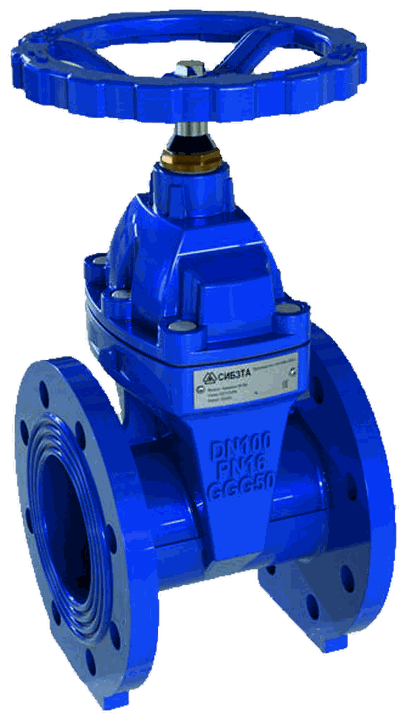

Задвижка с обрезиненным клином СИБЗТА «Богатырь» 30ч39р, фланцевая — «Богатырь» 30ч39р, обрезиненный клин

Задвижки с обрезиненным клином «Богатырь»

30ч39р · флагманская серия завода

Главное отличие от обычной чугунной — клин целиком обрезинен, а в корпусе нет седловых канавок, где скапливается песок и окалина. Отсюда класс герметичности А: затвор закрывается насухо и не подтекает, даже когда сеть грязная.

Рассверловка фланцев универсальная под PN10 и PN16 — задвижка встаёт на существующие сети без переходников и доработок. Крепёж нержавеющий, в корпусе сделаны направляющие клина и рёбра жёсткости.

Завод заявляет полное соответствие требованиям Мосводоканала и даёт гарантию 10 лет. Это основной выбор под городской водопровод и внутриплощадочные сети.

Номинальный диаметр: DN 50 — 800 мм
Номинальное давление: PN 10 · 16 (1,0 — 1,6 МПа)
Класс герметичности: А по ГОСТ 9544
Рассверловка фланцев: универсальная PN10 / PN16
Крепёж: нержавеющая сталь
Управление: ручное — штурвал или редуктор
Температура среды: −5 … +120 °C, 30ч39рГ — до +150 °C
Гарантия: 10 лет

Типоразмеры и моменты на шпинделе

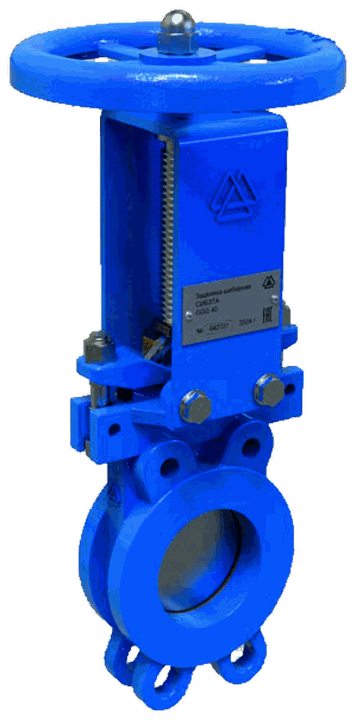

Задвижка шиберная ножевая СИБЗТА, межфланцевая, со штурвалом — Шиберная, межфланцевая

Задвижки шиберные

ЗШ.П · ЗШ.Р · ЗШ.Э — ножевые, межфланцевые, из высокопрочного чугуна

Затвор здесь не клин, а плоский нож, который прорезает поток. Именно поэтому шиберную задвижку ставят там, где клиновая забьётся: канализационные стоки, осадок, пульпа, шламы, а также очистные сооружения и горнодобывающие производства.

Присоединение межфланцевое — задвижка зажимается между фланцами трубопровода и занимает мало места по длине: у DN 500 строительная длина всего 127 мм против 700—1150 мм у клиновой того же диаметра.

Плата за это — низкое рабочее давление: у крупных диаметров PN снижается до 0,2 МПа. Для самотёчных и безнапорных линий это не ограничение, для напорных — считать обязательно.

Номинальный диаметр: DN 50 — 1000 мм
Номинальное давление: PN 2 — 16 (0,2 — 1,6 МПа), падает с ростом DN
Материал: высокопрочный чугун
Присоединение: межфланцевое
Управление: штурвал, редуктор, электропривод (ISO 5211)
Среда: вода, стоки, осадок, пульпа

Со штурвалом С редуктором Под электропривод

Конструкция

Как устроена клиновая задвижка

Десять деталей. Потяните ползунок — задвижка разберётся на части, каждая подписана. Схема условная: она объясняет принцип, а не заменяет чертёж.

Схема условная, по составу деталей из каталога завода. Пропорции и форма упрощены — за точными габаритами смотрите таблицы ниже.

Задвижка перекрывает поток клином, который опускается поперёк трубы. Пока она открыта, клин целиком уходит в крышку корпуса и в проходе не остаётся ничего — поток идёт как по прямой трубе. Отсюда главное свойство задвижки: почти нулевое гидравлическое сопротивление.

Вращение штурвала передаётся через ходовую гайку на резьбу шпинделя и превращается во вращение в подъём. Поэтому задвижку и открывают за десятки оборотов: у DN 300 это 45—48 оборотов.

Герметичность наружу держит сальниковая набивка в крышке корпуса — единственный узел, который со временем требует подтяжки. Стык крышки с корпусом уплотняет прокладка.

Слабое место конструкции — посадочные поверхности клина и сёдел в корпусе. Если гонять задвижку приоткрытой, поток с песком и окалиной за несколько месяцев съедает уплотнение, и закрыться насухо она больше не сможет. Поэтому задвижка — запорная арматура, а не регулирующая: только полностью открыто или полностью закрыто.

В серии «Богатырь» сёдел в привычном смысле нет: клин целиком обрезинен и садится на гладкий проход без канавок, где скапливается грязь. Отсюда класс герметичности А.

Привод

Чем открывать задвижку

Один и тот же корпус поставляется с разным приводом. Выбор зависит не от вкуса, а от момента на шпинделе и от того, нужно ли управлять задвижкой дистанционно.

Штурвал

до DN 300 · момент до ~150 Н·м

Самый простой и дешёвый вариант. Ограничение физическое: усилие на ободе штурвала растёт вместе с диаметром. У «Богатыря» DN 300 нужно 156 Н·м и 45—48 оборотов до полного открытия — это уже на пределе комфортного ручного управления.

Если задвижка стоит в колодце или под потолком, штурвал стоит сразу заменить на редуктор.

Механический редуктор

от DN 300 · снижает усилие в разы

Конический или червячный редуктор между штурвалом и шпинделем. Момент на маховике падает кратно, но растёт число оборотов: закрывать дольше, зато физически под силу одному человеку.

У шиберных задвижек DN 500—1000 редуктор — штатное исполнение, отдельная строка в каталоге со своими габаритами.

Электропривод

любой DN · дистанционно и автоматически

Нужен, когда задвижкой управляют из операторной, когда она входит в схему автоматики или когда доступ к ней затруднён. Завод выпускает собственные многооборотные приводы серий А, Б, В и Г моментом от 70 до 2500 Н·м — они рассчитаны под свои же задвижки.

Присоединение по ГОСТ 34287-2017, типы А, Б, В. Подбор — по таблице ниже.

Справочник

Типоразмеры, габариты и массы

Все размеры в миллиметрах, массы в килограммах. Данные приведены по техническому каталогу завода СИБЗТА 2026 года. Прочерк означает, что в каталоге значение не указано. Блоки раскрываются по щелчку.

Стальные клиновые · со штурвалом

10 позиций · DN 50—400 габариты, минимальные проходы и массы

DN	L	H	DN min	D2 min	h+3	b min	h1 max (И1)	Масса, кг
50	180	280	49	84	1	16	18	14
80	210	320	74	126	1	16	15	20
100	230	375	96	146	1	18	13	28
125	255	470	116	168	1	20	13	35
150	280	505	140	196	1	22	13	56
200	330	640	190	254	1	25	12	80
250	450	770	232	312	1	25	12	120
300	500	930	276	360	1	25	12	185
350	550	1220	334	418	1	26	10	300
400	600	1210	370	472	1	28	10	390

Стальные клиновые · 541нж / 941нж

17 позиций · DN 50—1200 присоединительные размеры фланцев

DN	D	D1	D2	H	n отв. d1	L
50	160	125	99	285	4-18	180
80	195	160	132	329	4-18	210
100	215	180	156	390	8-18	230
125	245	210	184	451	8-18	255
150	280	240	211	513	8-22	280
200	335	295	266	636	12-22	330
250	405	355	319	739	12-26	450
300	460	410	370	854	12-26	500
350	520	470	429	1280	16-26	550
400	580	525	480	1450	16-30	600
500	710	650	609	1662	20-33	700
600	840	770	720	1810	20-36	800
700	910	840	794	—	24-36	900
800	1020	950	901	—	24-39	1000
900	1120	1050	1005	2510	28-39	1100
1000	1255	1170	1112	—	28-42	1200
1200	1485	1390	1328	—	32-48	1400

Стальные клиновые · 564нж / 964нж

16 позиций · DN 50—1200 присоединительные размеры фланцев

DN	D	D1	D2	H	n отв. d1	L
50	160	125	99	340	4-18	250
80	195	160	132	420	8-18	280
100	230	190	156	430	8-22	300
150	300	250	211	610	8-26	350
200	360	310	274	750	12-26	400
250	425	370	330	905	12-30	450
300	485	430	389	1010	16-30	500
350	550	490	448	1115	16-33	550
400	610	550	503	1300	16-36	600
500	730	660	609	1585	20-36	700
600	840	770	720	1865	20-39	800
700	960	875	820	—	24-42	900
800	1075	990	928	2485	24-48	1000
900	1185	1090	1030	2510	28-52	1100
1000	1315	1210	1140	—	28-55	1200
1200	1525	1420	1350	—	32-55	1400

Стальные клиновые · 515нж / 915нж

11 позиций · DN 50—600 присоединительные размеры фланцев

DN	D	D1	D2	H	n отв. d1	L
50	160	125	99	371	4-18	250
80	195	160	132	455	8-18	310
100	230	190	156	551	8-22	350
150	300	250	211	708	8-26	450
200	375	320	284	858	12-30	550
250	445	385	345	1015	12-33	650
300	510	450	409	1201	16-33	750
350	570	510	465	1308	16-36	850
400	660	585	535	1483	16-39	950
500	755	670	615	—	20-42	1150
600	890	795	735	—	20-48	1350

Чугунные · 30ч6бр

9 позиций · DN 50—400 со штурвалом

DN	L	D	D2	D1	b	n отв. D
50	180	160	125	100	17	4-18
80	210	195	160	135	19	4-18
100	230	215	180	155	19	8-18
125	254	245	210	185	24	8-18
150	280	280	240	210	21	8-23
200	330	340	295	265	23	8-23
250	450	395	350	320	26	12-26
300	500	445	400	368	26	12-26
400	600	565	515	482	32	16-26

Чугунные · 30ч906бр

6 позиций · DN 100—300 под электропривод типов А и Б

DN	D	D1	D2	H	L	n отв. d	Тип привода	Масса, кг
100	215	180	158	385	230	8×18	А	30
125	245	210	184	430	255	8×18	А	40
150	280	240	212	505	280	8×22	А, Б	57
200	335	295	268	650	330	8×22	А, Б	97
250	390	350	320	810	450	12×22	Б	180
300	440	400	370	915	500	12×22	Б	260

Чугунные · 30ч515бр / 915бр

3 позиции · DN 500—800 под электропривод типов В и Г

DN	D	D1	D2	L	b	n отв. d	Тип привода
500	670	620	585	540	33	26	В
600	780	725	685	600	36	30	Г
800	1010	950	905	660	44	33	Г

«Богатырь» 30ч39р

15 позиций · DN 50—800 габариты, массы, момент на шпинделе и тип присоединения привода

DN	L	H	D1	D2	D3	n отв. d	b	l	Масса, кг	Оборотов шпинделя	MAX момент, Н·м	Присоединение
50	150	225	158	125	99	4-19	15,5	2	6,8	8—9,5	39	А
65	170	235	176	145	118	4-19	16,5	2	8,3	10—12	39	А
80	180	270	193	160	132	8-19	16,5	2	9,6	12—14	52	А
100	190	290	212	180	156	8-19	17	1,5	12,2	16—19	52	А
125	200	330	249	210	180	8-19	19	2	18	21—25	78	А
150	210	380	277	240	211	8-23	18,5	2	22	23—31	91	А
200	230	455	332	295	266	8-23	19	2	35	31—32	104	Б
250	250	590	400	350	319	12-23	20,5	3	56	34—37	130	Б
300	270	660	455	400	370	12-23	23	4	76	45—48	156	Б
350	290	843	520	460	429	16-23	25	4	129	52—58	182	Б
400	310	930	580	515	480	16-28	26	4	158	60—63	208	В
500	350	1130	715	620	609	20-28	32	4	310	70—75	312	В
600	390	1265	840	725	720	20-31	35	5	395	80—86	390	В
700	430	1540	900	840	794	24-31	36	5	730	91—104	900	В
800	470	1700	1021	950	901	24-34	38	5	930	100—112	900	В

Шиберные · со штурвалом

12 позиций · DN 50—500 габариты и момент на штурвале

DN	PN	L	D	D1	D2	DO	d	T	n-Th	H1	Н·м
50	10/16	48	165	125	99	180	18	12	4–M16	290	8
65	10/16	48	185	145	118	200	18	12	4–M16	330	10
80	10/16	51	200	160	132	200	18	12	8–M16	358	12
100	10/16	51	220	180	156	240	18	12	8–M16	378	12
125	10/16	57	250	210	184	260	18	12	8–M16	428	16
150	10/16	57	275	240	211	280	23	14	8–M20	490	16
200	10	70	340	295	266	300	23	16	8–M20	588	18
250	10	70	395	350	319	320	23	16	12–M20	690	41
300	7/10	76	445	400	370	350	23	16	12–M20	815	43
350	7/10	76	505	460	429	400	23	18	16–M20	890	60
400	7/10	89	565	515	480	450	27	20	16–M24	980	67
500	7/10	127	620	596	620	450	27	20	20-M24	1570	—

Шиберные · с механическим редуктором

8 позиций · DN 500—1000 рабочее и кратковременное давление, габариты

DN	PN	PN кратковр., кгс/см²	PN корпус, кгс/см²	H	H1	ØC	ØD	L	n-m	n-Ød
500	7	12	12	1570	1789	596	620	127	20-M24	12-28
500	10	12	12	1570	1789	596	620	127	20-M24	12-28
600	5	12	12	1650	2050	690	725	154	20-M27	12-31
600	10	12	12	1650	2050	690	725	154	20-M27	12-31
700	5	6	7	1985	2330	795	840	127	20-M30	16-34
800	5	6	7	2245	2690	902	950	127	20-M30	16-34
900	5	6	7	2445	2950	1000	1050	127	20-M30	20-34
1000	3	6	7	2720	3210	1000	1160	127	20-M33	20-37

Шиберные · под электропривод

13 позиций · DN 350—1000 фланцы ISO 5211, моменты и рекомендованный привод

DN	PN	L	D	D1	D2	DO	d	T	n-Th	H1	ISO 1	Н·м	ISO 2	Н·м	Привод
350	7	76	505	460	429	300	23	18	16-M20	890	F12	60	F10	20	А100/24
400	7	89	565	515	480	300	27	20	16-M24	980	F12	67	F10	22	А100/24
450	7	89	615	565	530	450	27	20	20-M24	1025	F12	129	F10	43	А100/24
500	7	114	670	620	582	450	27	24	20-M24	1330	F14	162	F12	54	А100/24
550	5	114	725	680	638	450	30	27	20-M27	1344	F16	—	F14	54	А100/24
600	4	114	780	725	682	500	30	27	20-M27	1390	F16	170	F14	47	А100/24
650	2	114	845	780	732	500	30	27	20-M27	1595	F16	—	F14	—	А100/24
700	2	127	895	840	794	500	30	27	20-M27	1720	F16	216	F14	60	А100/24
750	2	127	970	900	855	500	33	30	24-M30	1862	F16	—	F14	—	—
800	2	127	1015	950	901	600	33	30	24-M30	1910	F20	407	F14	99	Б200/48
850	2	127	1070	1000	955	600	33	30	28-M30	1975	F20	—	F14	—	—
900	2	127	1115	1050	1001	600	33	30	28-M30	2060	F20	—	F14	—	Б200/48
1000	2	149	1230	1160	1112	600	36	35	28-M33	2210	F20	593	F14	145	Б200/48

Подбор электропривода к задвижкам СИБЗТА

5 линеек · DN 50—1000 по таблицам подбора завода

Задвижка	Ру, МПа	DN	Электропривод
30(с,лс,нж)941нж	1,6	50—80	Э.М-А-70
	1,6	100	Э.М-А-100
	1,6	125—150	Э.М-А-150
	1,6	200	Э.М-Б-200
	1,6	250—300	Э.М-Б-300
	1,6	400	Э.М-В-600
	1,6	500	Э.М-В-900
	1,6	600—800	Э.М-Г-2500
30(с,лс,нж)964нж	2,5	50	Э.М-А-70
	2,5	80—100	Э.М-А-100
	2,5	125	Э.М-А-150
	2,5	150—200	Э.М-Б-200
	2,5	250—300	Э.М-Б-300
	2,5	400	Э.М-В-900
	2,5	500—700	Э.М-Г-2500
30(с,лс,нж)915нж	4	50	Э.М-А-70
	4	80	Э.М-А-100
	4	100	Э.М-А-150
	4	150—200	Э.М-Б-200
	4	250—300	Э.М-В-600
30ч939р	1,6	50—100	Э.М-А-70
	1,6	125—150	Э.М-А-100
	1,6	200—300	Э.М-Б-200
	1,6	400—600	Э.М-В-450
	1,6	700—1000	Э.М-В-900
Шиберные	—	50—100	Э.М-А-70
	—	125—150	Э.М-А-100
	—	200—300	Э.М-А-150
	—	350	Э.М-Б-200
	—	400	Э.М-Б-300
	—	500—700	Э.М-Б-200 + адаптер ISO F14 – ОСТ Б
	—	800—1000	Э.М-Б-300 + адаптер ISO F14 – ОСТ Б

Завод ведёт таблицы подбора не только под свою арматуру: в них 31 производитель многооборотной арматуры и 20 — одно- и четвертьоборотной, включая Тяжпромарматуру, ЧЗЭМ, ГУСАРЪ, Danfoss, Genebre и Jafar. Если нужен привод к чужой задвижке — пришлите её марку, подберём. Обозначения приводов приведены так, как они напечатаны в таблицах подбора завода.

Монтаж и эксплуатация

Что важно учесть

При монтаже

Проверьте соосность фланцев. Задвижка не должна выбирать перекос трубопровода: чугунный корпус этого не прощает.
Не используйте задвижку как опору. Трубопровод закрепляется отдельно, иначе вес ложится на корпус.
Шиберную ставят ножом вниз — так осадок не копится в направляющих.
Оставьте место сверху. У выдвижного шпинделя высота H в открытом положении заметно больше, чем в закрытом: у DN 400 это 930 мм только у «Богатыря».
Промойте трубопровод до пуска. Окалина и сварочный грат режут уплотнение затвора с первого закрытия.

Чего задвижка не любит

Работы в промежуточном положении. Задвижка — запорная арматура, а не регулирующая: приоткрытый клин быстро изнашивается потоком.
Превышения PN. Особенно у шиберных: на DN 1000 рабочее давление всего 0,3 МПа.
Гидроударов. Резкое закрытие крупной задвижки создаёт скачок давления, который корпус может не выдержать.
Замерзания воды в корпусе. Чугун при этом трескается, ремонту такой корпус не подлежит.
Затягивания «до упора». Момент на шпинделе ограничен: у «Богатыря» DN 300 это 156 Н·м, дальше идёт срыв резьбы.
