Вентили стальные запорные фланцевые в Омске

Запорные вентили для воды, пара и неагрессивных нефтепродуктов — из углеродистой стали и из нержавеющей AISI 304. DN 15 — 150, PN 16 и 40, фланцевое присоединение, ручное управление маховиком. Поставка с завода, отгрузка по всей России.

Запросить цену и наличие Таблица размеров

DN 15 — 150Номинальные диаметры по каталогу завода

PN 16 · 401,6 и 4,0 МПа в зависимости от модели

4 модели15с22нж, 15с65нж, 15нж22нж, 15нж65нж

WCB · AISI 304Корпус из углеродистой или нержавеющей стали

−40 … +40 °CТемпература окружающей среды

Официальный дилер

sibzta.ru

Сертификат официального дилера СИБЗТА, выданный ТПК «СТЕЛС»

Сертификат дилера · PDF

Поставка

Напрямую с завода, без посредников

Мы официальный дилер завода СИБЗТА, поэтому вентили идут по заводским ценам и с документами завода: паспорт на каждый вентиль и руководство по эксплуатации на партию, отгружаемую в один адрес.

Подбираем позиции по вашей спецификации и отгружаем по всей России.

Продукция

Четыре модели вентиля

Все четыре — вентили стальные запорные с фланцевым присоединением и ручным управлением. Модели различаются материалом и номинальным давлением.

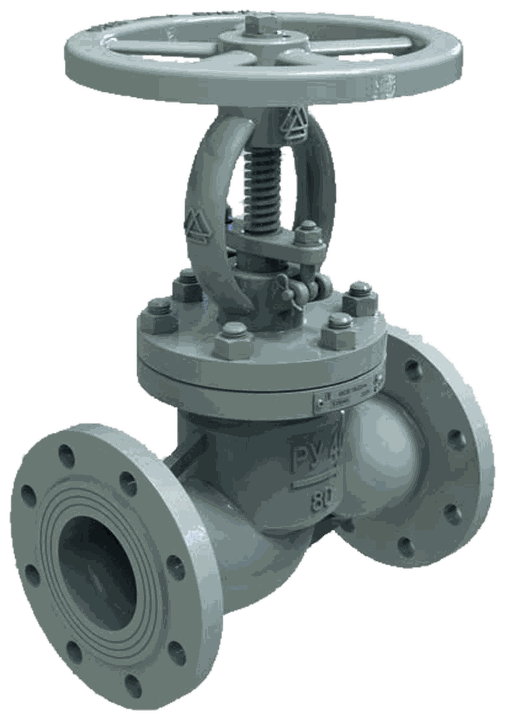

Вентиль стальной запорный фланцевый СИБЗТА с маховиком — Вентиль стальной запорный, фланцевый

Вентили стальные запорные фланцевые

15с22нж · 15с65нж · 15нж22нж · 15нж65нж

Вентиль перекрывает поток золотником: при вращении маховика он опускается и закрывает проходное сечение корпуса или поднимается и открывает его.

Завод выпускает их как запорное устройство для технических линий с водой, паром и нефтепродуктами, не агрессивными к материалам вентиля.

Номинальный диаметр: DN 15 — 150 мм
Номинальное давление: PN 16 и PN 40 (1,6 и 4,0 МПа)
Материал корпуса: углеродистая сталь WCB (аналог 25Л) или нержавеющая AISI 304 (аналог 08Х18Н10Л)
Присоединение: фланцевое; по индивидуальному заказу — концы под приварку
Управление: ручное, маховиком
Рабочая среда: вода, пар, нефтепродукты, не агрессивные к материалам изделия
Температура окружающей среды: −40 … +40 °C
Установочное положение: маховиком вверх, отклонение от вертикали до 90°; маховиком вниз — нельзя
Гарантия: по паспорту завода — 12 месяцев со дня изготовления

Допустимое рабочее давление зависит от температуры рабочей среды — по ГОСТ 356-80. Поэтому в заявке укажите среду и её температуру.

Чем отличаются модели Размеры по DN Устройство Что указать в заявке

Чем отличаются модели

по паспортам завода

Модель	Номинальное давление	Корпус и крышка	Шпиндель
15с22нж	PN 40 (4,0 МПа)	углеродистая сталь WCB (аналог 25Л)	углеродистая сталь
15с65нж	PN 16 (1,6 МПа)	углеродистая сталь WCB (аналог 25Л)	углеродистая сталь
15нж22нж	PN 40 (4,0 МПа)	нержавеющая сталь AISI 304 (аналог 08Х18Н10Л)	AISI 304
15нж65нж	PN 16 (1,6 МПа)	нержавеющая сталь AISI 304 (аналог 08Х18Н10Л)	AISI 304

У нержавеющих моделей из AISI 304 сделан и золотник. Набивка сальника у всех четырёх — «Графлекс». Обозначения моделей и марки стали — по паспортам завода.

Конструкция

Как устроен запорный вентиль

Пересказ руководства по эксплуатации завода.

Потяните ползунок — вентиль разберётся на детали, каждая подписана. Схема условная: она объясняет принцип и не заменяет чертёж. Состав деталей — по руководству завода, форма и пропорции упрощены; точные габариты — в таблице размеров ниже.

Маховик через гайку шпинделя сообщает шпинделю поступательное движение. Золотник, соединённый со шпинделем, опускается или поднимается в зависимости от направления вращения маховика — и закрывает или открывает проходное сечение корпуса. Куда вращать на открытие и на закрытие, указано на маховике.

Наружу среду не выпускают сальник — кольца сальниковой набивки или уплотнительные кольца из ТРГ — и прокладка между корпусом и крышкой. Пропуск среды через них не допускается.

Рабочих положений у вентиля два: полностью открыт или полностью закрыт. Использовать его как дросселирующее или регулирующее устройство руководство не допускает. Поднимать и опускать золотник нужно плавно, без рывков и заеданий, а открывать вентиль — на полный ход.

Вентиль относится к восстанавливаемым, ремонтируемым изделиям.

Основные части

Корпус
Крышка
Маховик
Крышка сальника с кольцами сальниковой набивки или уплотнительными кольцами из ТРГ
Гайка шпинделя
Шпиндель с золотником, седло в корпусе, прокладка, откидные болты

Справочник

Размеры вентилей

Все размеры в миллиметрах, по техническому каталогу завода СИБЗТА.

Вентиль стальной запорный фланцевый

10 позиций · DN 15—150

DN	D	D1	D2	b	h	n	d	L	H	D0
15	95	65	47	14	1,5	4	14	130	220	120
20	105	75	58	16	1,5	4	14	150	260	140
25	115	85	68	16	2	4	14	160	275	160
32	135	100	78	18	2	4	18	180	280	180
40	145	110	88	18	2	4	18	200	330	200
50	160	125	102	20	2	4	18	230	350	240
65	180	145	122	20	3	4	18	290	355	280
80	195	160	133	20	3	8	18	310	400	280
100	215	180	158	22	3	8	18	350	415	360
150	285	240	212	24	3	8	23	480	510	400

Разметка фланцев зависит от давления. Число и диаметр отверстий во фланцах у вентилей на PN 16 и PN 40 могут различаться, а таблица в каталоге одна, без разделения по PN. Размеры фланцев под ваше давление подтвердим при расчёте.

L — строительная длина, H — полная высота вентиля, D0 — диаметр маховика. D — наружный диаметр фланца, D1 — диаметр окружности центров отверстий, D2 — диаметр уплотнительной поверхности, b — толщина фланца, n и d — число и диаметр отверстий. Обозначения — по чертежу в каталоге завода; размер h на чертеже не обозначен.

Заказ

Что указать в заявке

По этим данным рассчитаем цену и подберём вентиль. Руководство и паспорта изделий пришлём по запросу вместе с расчётом цены.

Модель15с22нж, 15с65нж, 15нж22нж, 15нж65нж — или сталь корпуса: углеродистая либо нержавеющая

Номинальный диаметрDN из таблицы размеров

Номинальное давлениеPN 16 или PN 40

Рабочая средавода, пар или нефтепродукты — и температура среды: от неё зависит допустимое рабочее давление

Присоединениефланцевое; концы под приварку — по индивидуальному заказу

Количествопо каждой позиции

Заявка

Запросить цену
и наличие вентилей

Ответим в рабочее время. Если есть спецификация или опросный лист — приложите файл, так расчёт будет точнее и быстрее.

Телефон: +7 (3812) 38-00-58
+7 (3812) 38-03-63
Почта: ko@st-ls.com
Адрес: 644041, г. Омск, ул. 4-я Транспортная, д. 2А, оф. 306
Режим работы: Пн–Пт, 08:30–17:00
