ШАРОВЫЕ
КРАНЫ
Фланцевые, приварные, муфтовые и комбинированные. DN 15 — 200, PN 16 · 25 · 40, стандартнопроходные и полнопроходные. Серийный выпуск по ТУ 28.14.13-001-74435848-2025, поставка с завода, отгрузка по всей России.
Статус
Шаровые краны КБ мы поставляем напрямую с производства: по заводским ценам, без цепочки посредников и с полным пакетом сопроводительных документов на каждую партию.
«Краны Балашихи» — российский производитель трубопроводной арматуры из Подмосковья: серийный выпуск по собственным ТУ 28.14.13-001-74435848-2025, полный цикл и гидравлические испытания каждой партии на своей площадке. Сайт производителя — kb-arm.ru.
На продукцию распространяется гарантия изготовителя — 5 лет при соблюдении условий эксплуатации. Каждый кран идёт с паспортом изделия и руководством по эксплуатации.
Номенклатура
Четыре типа присоединения к трубопроводу, стандартнопроходное и полнопроходное исполнение. Серия для жидких сред выпускается серийно, исполнение для газа — в разработке.
ТУ 28.14.13-001-74435848-2025 Серийный выпуск с 2025 года.
стандартнопроходные и полнопроходные · исполнения для воды, тепла и газа

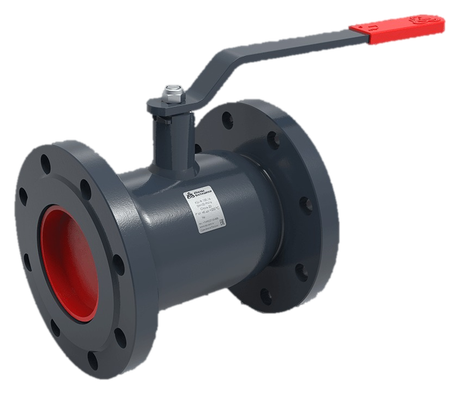

КШ.Ф · КШ.Ф…П
Самый ходовой тип для тепловых сетей, ЦТП и ИТП, насосных и промплощадок: кран снимается и меняется без резки трубопровода.
Вода · пар · этиленгликоль · ГСМ · нефтепродукты
Типоразмеры

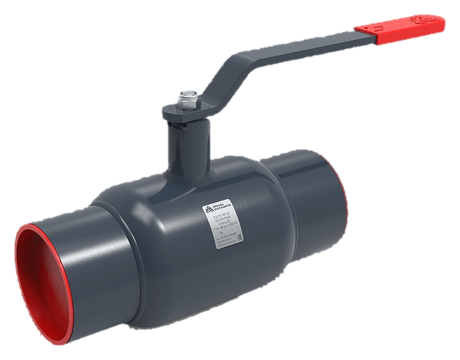

КШ.П · КШ.П…П
Неразъёмное соединение под приварку встык. Минимум мест возможной утечки — для подземной прокладки и ответственных линий.
Вода · пар · этиленгликоль · ГСМ · нефтепродукты
Типоразмеры

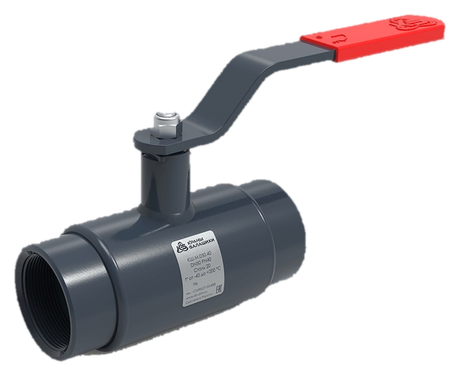

КШ.М · резьба 1/2" — 4"
Резьбовое присоединение. Малые диаметры на обвязке оборудования, приборах учёта, отводах к потребителю — монтаж без сварки.
Вода · пар · этиленгликоль · ГСМ · нефтепродукты
Типоразмеры

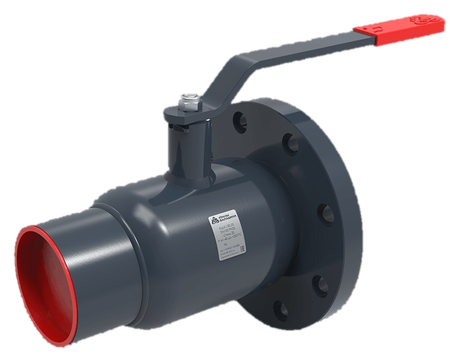

КШ.К · фланец / привар
С одной стороны фланец, с другой — патрубок под приварку. Врезка в действующий трубопровод с сохранением разъёмного соединения.
Вода · пар · этиленгликоль · ГСМ · нефтепродукты
Типоразмерычто можно заказать сейчас и что пока в разработке
серийный выпуск · поставка со сроком
Холодное и горячее водоснабжение, тепловые сети, ЦТП и ИТП, технологические линии с водой, паром, этиленгликолем, ГСМ и неагрессивными нефтепродуктами.
индекс GAS · в разработке
Газораспределение и газопотребление, ГРП и ШРП, объекты нефтегазовой отрасли. Линейка в разработке.
Конструкция
Потяните ползунок — кран разбирается на детали. Состав изделия: цельносварной корпус, свободноплавающий шар, сёдла из фторопласта, тарельчатые пружины, шток с защитой от выдавливания.
Корпус цельносварной, неразборный. Сварная конструкция даёт прочность и герметичность на весь срок службы. Регламентное обслуживание и ремонт в процессе эксплуатации не требуются.
Запирающий элемент — свободноплавающий шар. Герметичность обеспечивают седловые уплотнения из фторопласта; прижим седел к шару выполняют тарельчатые пружины, поэтому перекрытие потока стабильно на любых режимах работы.
Шток оснащён защитой от выдавливания и уплотнён эластомерными кольцами в сочетании с фторопластовой втулкой.
Управление — вручную, поворотом рукоятки на 90°. В открытом положении рукоятка параллельна оси трубопровода. Монтаж допускается в любом пространственном положении, направление движения среды значения не имеет.
по спецификации изготовителя
стандартнопроходное исполнение
| DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Kv | 7 | 15 | 23 | 39 | 64 | 120 | 176 | 305 | 451 | 834 | 1331 | 1727 |
Типоразмеры
Данные по техническому каталогу изготовителя. Полные габаритные размеры — диаметры фланцев, число отверстий, высоты — пришлём по запросу вместе с чертежом на нужный типоразмер.
Как читается обозначение: КШ.Ф.100.25.П — кран шаровой, фланцевый, DN 100, PN 25, полнопроходной. У стандартнопроходных индекса П нет. Все позиции ниже — исполнение для жидких сред.
| DN | PN | Каталожный артикул | Строительная длина L, мм | Масса, кг |
|---|---|---|---|---|
| 15 | 40 | КШ.Ф.015.40 | 120 | 1,7 |
| 20 | 40 | КШ.Ф.020.40 | 120 | 2,15 |
| 25 | 40 | КШ.Ф.025.40 | 140 | 2,55 |
| 32 | 40 | КШ.Ф.032.40 | 140 | 3,85 |
| 40 | 40 | КШ.Ф.040.40 | 165 | 4,8 |
| 50 | 40 | КШ.Ф.050.40 | 180 | 6,0 |
| 65 | 16 | КШ.Ф.065.16 | 200 | 8,0 |
| 65 | 25 | КШ.Ф.065.25 | 200 | 7,8 |
| 80 | 16 | КШ.Ф.080.16 | 210 | 10,6 |
| 80 | 25 | КШ.Ф.080.25 | 210 | 11,0 |
| 100 | 16 | КШ.Ф.100.16 | 230 | 13,65 |
| 100 | 25 | КШ.Ф.100.25 | 230 | 15,5 |
| 125 | 16 | КШ.Ф.125.16 | 350 | 27,6 |
| 125 | 25 | КШ.Ф.125.25 | 350 | 32,0 |
| 150 | 16 | КШ.Ф.150.16 | 380 | 38,0 |
| 150 | 25 | КШ.Ф.150.25 | 380 | 42,0 |
| 200 | 16 | КШ.Ф.200.16 | 450 | 56,0 |
| 200 | 25 | КШ.Ф.200.25 | 450 | 63,0 |
| DN | PN | Каталожный артикул | Строительная длина L, мм | Масса, кг |
|---|---|---|---|---|
| 15 | 40 | КШ.П.015.40 | 200 | 0,7 |
| 20 | 40 | КШ.П.020.40 | 200 | 0,8 |
| 25 | 40 | КШ.П.025.40 | 230 | 1,15 |
| 32 | 40 | КШ.П.032.40 | 230 | 1,25 |
| 40 | 40 | КШ.П.040.40 | 250 | 1,9 |
| 50 | 40 | КШ.П.050.40 | 270 | 2,45 |
| 65 | 25 | КШ.П.065.25 | 280 | 3,35 |
| 80 | 25 | КШ.П.080.25 | 280 | 5,15 |
| 100 | 25 | КШ.П.100.25 | 300 | 6,35 |
| 125 | 25 | КШ.П.125.25 | 330 | 14,5 |
| 150 | 25 | КШ.П.150.25 | 360 | 18,8 |
| 200 | 25 | КШ.П.200.25 | 430 | 35,2 |
| DN | PN | Каталожный артикул | Резьба G | Строительная длина L, мм | Масса, кг |
|---|---|---|---|---|---|
| 15 | 40 | КШ.М.015.40 | 1/2" | 135 | 1,0 |
| 20 | 40 | КШ.М.020.40 | 3/4" | 135 | 1,1 |
| 25 | 40 | КШ.М.025.40 | 1" | 135 | 1,3 |
| 32 | 40 | КШ.М.032.40 | 1 1/4" | 135 | 1,6 |
| 40 | 40 | КШ.М.040.40 | 1 1/2" | 155 | 2,2 |
| 50 | 40 | КШ.М.050.40 | 2" | 170 | 3,4 |
| 65 | 25 | КШ.М.065.25 | 2 1/2" | 190 | 4,5 |
| 80 | 25 | КШ.М.080.25 | 3" | 200 | 6,7 |
| 100 | 25 | КШ.М.100.25 | 4" | 240 | 11,5 |
| DN | PN | Каталожный артикул | Строительная длина L, мм | Масса, кг |
|---|---|---|---|---|
| 15 | 40 | КШ.К.015.40 | 160 | 1,2 |
| 20 | 40 | КШ.К.020.40 | 160 | 1,7 |
| 25 | 40 | КШ.К.025.40 | 185 | 2,1 |
| 32 | 40 | КШ.К.032.40 | 185 | 2,7 |
| 40 | 40 | КШ.К.040.40 | 207,5 | 3,3 |
| 50 | 40 | КШ.К.050.40 | 225 | 4,2 |
| 65 | 16 | КШ.К.065.16 | 240 | 5,9 |
| 65 | 25 | КШ.К.065.25 | 240 | 5,9 |
| 80 | 16 | КШ.К.080.16 | 245 | 8,0 |
| 80 | 25 | КШ.К.080.25 | 245 | 8,0 |
| 100 | 16 | КШ.К.100.16 | 265 | 10,0 |
| 100 | 25 | КШ.К.100.25 | 265 | 11,3 |
| 125 | 16 | КШ.К.125.16 | 340 | 18,8 |
| 125 | 25 | КШ.К.125.25 | 340 | 20,5 |
| 150 | 16 | КШ.К.150.16 | 370 | 26,0 |
| 150 | 25 | КШ.К.150.25 | 370 | 29,5 |
| 200 | 16 | КШ.К.200.16 | 440 | 46,0 |
| 200 | 25 | КШ.К.200.25 | 440 | 49,5 |
| DN | PN | Каталожный артикул | Строительная длина L, мм | Масса, кг |
|---|---|---|---|---|
| 15 | 40 | КШ.Ф.015.40.П | 120 | 1,6 |
| 20 | 40 | КШ.Ф.020.40.П | 120 | 2,3 |
| 25 | 40 | КШ.Ф.025.40.П | 140 | 2,9 |
| 32 | 40 | КШ.Ф.032.40.П | 140 | 4,4 |
| 40 | 40 | КШ.Ф.040.40.П | 200 | 5,7 |
| 50 | 40 | КШ.Ф.050.40.П | 300 | 8,6 |
| 65 | 16 | КШ.Ф.065.16.П | 300 | 11,0 |
| 65 | 25 | КШ.Ф.065.25.П | 300 | 10,8 |
| 80 | 16 | КШ.Ф.080.16.П | 320 | 13,3 |
| 80 | 25 | КШ.Ф.080.25.П | 320 | 13,0 |
| 100 | 16 | КШ.Ф.100.16.П | 350 | 22,4 |
| 100 | 25 | КШ.Ф.100.25.П | 350 | 24,6 |
| 125 | 16 | КШ.Ф.125.16.П | 410 | 30,9 |
| 125 | 25 | КШ.Ф.125.25.П | 410 | 35,9 |
| DN | PN | Каталожный артикул | Строительная длина L, мм | Масса, кг |
|---|---|---|---|---|
| 15 | 40 | КШ.П.015.40.П | 200 | 0,8 |
| 20 | 40 | КШ.П.020.40.П | 230 | 1,1 |
| 25 | 40 | КШ.П.025.40.П | 230 | 1,4 |
| 32 | 40 | КШ.П.032.40.П | 250 | 2,0 |
| 40 | 40 | КШ.П.040.40.П | 270 | 2,7 |
| 50 | 40 | КШ.П.050.40.П | 280 | 4,4 |
| 65 | 25 | КШ.П.065.25.П | 280 | 5,3 |
| 80 | 25 | КШ.П.080.25.П | 300 | 6,8 |
| 100 | 25 | КШ.П.100.25.П | 330 | 14,2 |
| 125 | 25 | КШ.П.125.25.П | 360 | 19,9 |
Нужного типоразмера нет в перечне — напишите нам: номенклатура шире, чем помещается на одну страницу, и есть исполнения под заказ.
Эксплуатация
Полная инструкция по монтажу и руководство по эксплуатации входят в паспорт, который поставляется с каждым краном. Требования безопасности — по ГОСТ Р 53672.
Где применяют
Документы
Декларации и сертификаты на шаровые краны — скачайте и приложите к тендерной заявке. Подлинность деклараций проверяется в реестре ФГИС Росаккредитации по регистрационному номеру.
Проверка подлинности
Изготовитель ведёт реестр паспортов. Выберите тип крана и диаметр, введите серийный номер с таблички на корпусе — сервис покажет паспорт именно на вашу позицию. Пригодится и перед приёмкой партии, и когда паспорт потерялся на объекте.
Паспорт изделия с результатами заводских испытаний идёт с каждым краном. Продукция выпускается по техническим условиям ТУ 28.14.13-001-74435848-2025. Для проектировщиков есть BIM- и CAD-модели в форматах STP, DWG и RVT — пришлём по запросу вместе с руководством по эксплуатации на нужный типоразмер.
Поставка
Краны КБ и наши собственные соединительные детали — отводы, тройники, переходы, фланцы, днища — идут одной поставкой, по одному договору и одним транспортом.
Готовим технико-коммерческое предложение, спецификацию и комплект документов под требования закупки — в том числе по 44-ФЗ и 223-ФЗ.
Пришлите спецификацию, опросный лист или чертёж узла — подберём типоразмеры, проверим совместимость по DN, PN и присоединению.
Работаем из Омска, отправляем в любой регион. Согласуем сроки под график монтажа и оформим отгрузочные документы.
